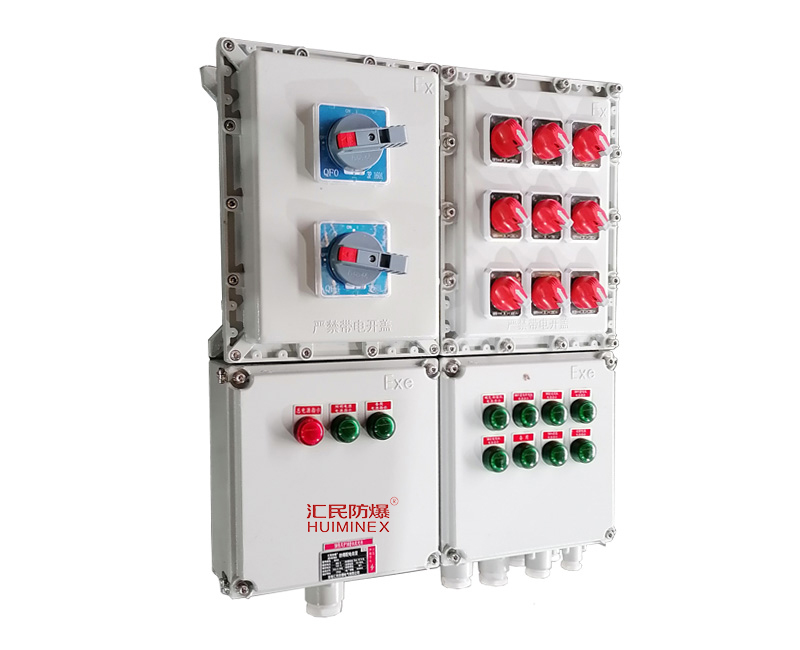

匯民防爆 | 壁掛式鋁合金型材防爆配電箱適用范圍

　　BXM(D)系列產品防爆照明配電箱(防爆動力配電箱)(下稱配電箱)符合實際GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》、GB3836.3-2010《爆炸性環境 第3部分：由増安型“e”保護的設備》或GB12476.1-2000《可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護和電氣設備 第1節：電氣設備的技術要求》規范的規定。關鍵適用可燃性氣體環境1區、2區或易燃性煙塵環境20區、21區、22區風險場地，ⅡA、ⅡB、ⅡC類為T1-T6組可燃性混合氣體或蒸汽環境，在交流50Hz、額定電壓至220/380V電源電路中，聯接照明燈具、動力電源電路及電動工具開關電源的用處。

　　一切正常運行標準和安裝標準

　　1.安裝地方的海拔高度不超過2000m;

　　2.周邊氣體溫度為-20℃～+40℃，且24h內的氣溫值不超過+35℃;

　　3.安裝地址的較高溫度為+40℃時，相對濕度不超過50%;

　　4.在較低的環境溫度下容許有較高的空氣濕度;

　　5.無明顯搖晃和沖擊性、震動的地區;

　　6.在帶有可燃性環境的場地;

　　7.無毀壞金屬材料和絕緣層的腐蝕氣體或蒸汽的地區;

　　8.無滲水以及它液態入侵的地區;

　　9.環境污染級別為3級;

　　10.安裝類型：Ⅱ類。

　　壁掛式鋁合金型材防爆配電箱基本參數及技術性特性

　　1.額定值工作標準電壓：AC 220/380V

　　2.防爆標志：ExdeⅡBT6、ExdeⅡCT6、DIP A20 TA,T6

　　3.主控制回路額定電流：≤400A

　　4.環路數：2、4、6、8

　　5.支路額定電流：≤100A

　　6.防水等級：IP54、IP65(配雨罩)

　　7.引進口規格：G1/2″～ G3″

　　8.適用電纜線直徑：φ6mm～φ55mm

　　結構特點

　　1.外殼選用鋁合金鑄造成形，表層經髙壓靜電粉末噴涂處理;

　　2.本產品系列為混合型構造，主腔選用防爆型構造，布線腔選用增安型構造;

　　3.選用模塊化，各種各樣電路可以自由安裝;

　　4.內配有高分?jǐn)喔綦x開關，根據實際操作殼蓋緊的搖桿而完成分合，并配有接入表明信號指示燈;

　　5.具備負載、短路保護作用，并可依據客戶規定提升漏電保護作用等;

　　6.既能作動力電源電路的配電設備或電氣設備啟動的用處，也能作動力配電設備、電磁感應啟動混合使用;

　　7.鋼管或電纜線走線;

　　8.可依據客戶需求獨特生產制造。

　　安全性注意事項

　　裝配、安裝、運作及應用、維護保養、維修和修復工作中需要由專業人士操作。

　　1.裝配

　　裝配應充分依照商品安全操作規程或商品圖紙操作。

　　2.安裝

防爆配電箱在安裝使用前，應查看出廠銘牌上列出技術信息及使用手冊中的性能指標是不是與具體運用狀況相符合，并查驗部件是不是毀壞、各部件能否完好無損、一切正常;

　　安裝時先將進線電纜線根據引進設備安裝到布線腔的接線端子上，并卡緊密封環，使電纜密封好，接好接地線，擰緊好螺絲。

　　3.現場投入運作及應用

　　以上各類查驗沒有問題后，就可以插電運作。應用全過程中，禁止通電情況下打開表蓋。

　　4.維護保養、維修和修理
